ToughArmor MB992SKR-B
Bildergalerie
2,5" HDD / SSD Wechselrahmen

Von Jahr zu Jahr macht die Technologie einen weiteren Schritt nach vorne und entwickelt sich kontinuierlich weiter. Diese Verbesserungen schließen mehr und mehr Funktionen in immer kleinen Dimensionen mit ein. Daher werden 2,5" Festplatten und Solid State Drives immer beliebter, besonders durch den geringen Stromverbrauch und die Möglichkeit Platz einzusparen. Das macht diese Laufwerke in nahezu jeder Hinsicht im Vergleich mit 3,5" SATA Laufwerken überlegen. Kombiniert mit der hohen Übertragungsrate von SSDs und den immer schnelleren Prozessoren sind Firmen heutzutage in der Lage ihre Projektentwicklungsprozesse zu beschleunigen. Da 2,5" SSDs und HDDs für gewöhnlich geringere Speicherkapazitäten als 3,5" Festplatten haben ist die Optimierung der Speicherdichte bei begrenztem Platz eine der wichtigsten Aufgaben von vielen Systemintegratoren geworden - eine Aufgabe die diese häufig beschäftigt. Das ToughArmor MB992SKR-B ist speziell im Hinblick auf Systeme mit einem limitierten Platzangebot entwickelt worden und nimmt 2 x 2,5” SSD / HDD in einem 3,5” Einbauschacht auf. Durch den integrierten leistungsfähigen Raid-Prozessor können Nutzer des MB992SKR-B zwischen den Modi RAID 0, RAID 1, BIG und JBOD wählen. Die integrierte RAID-Funktion erlaubt es mühelos einen 2,5” SSD/HDD RAID-Verbund zu einem System hinzuzufügen ohne einen zusätzlichen RAID-Controller zu benötigen. Das MB992SKR-B ist aus solidem Metall gefertigt und damit geeignet für Anwendungen aus den Bereichen Medizin & Militär, Behörden, IPC, KMU Workstations, VM Workstations, mobile DVR, Luftfahrt, Automatisierung und Embedded.
Integrierter Hardware RAID-Controller
Das ToughArmor MB992SKR-B ist ein unabhängiges RAID-Modul das Ihnen die Flexibilität bietet zwischen RAID 0, RAID 1, BIG und JBOD zu wählen. Durch das integrierte leistungsfähige RAID-Chipset arbeitet das Modul unabhängig von Ihrem System mit seinem eigenen Prozessor und Arbeitsspeicher um den RAID-Verbund zu betreiben wodurch Sie gegenüber einem Software-RAID eine deutlich bessere Zuverlässigkeit erzielen. Ein Software-RAID kann von Viren infiziert werden was in einem beschädigtem RAID-Table und damit einhergehendem Datenverlust resultieren kann.
Durch ein unabhängiges RAID können Sie einen 2,5” SSD/HDD RAID-Verbund mit einem einzigen SATA-Kabel zu jedem beliebigen System hinzufügen ohne eine zusätzliche RAID-Controller Karte zu benötigen. Die Anwendungsmöglichkeiten sind vielfältig. Das MB992SKR-B kann einen RAID 1 Verbund für Ihr Betriebssystem / Ihre VM einrichten um einen Systemausfall durch einen Laufwerksdefekt zu unterbinden oder auch einen RAID 0 Verbund für schnelle Übertragungsraten bei leistungsintensiven Anwendungen bereitstellen. Der JBOD Modus ermöglicht es Ihnen zwei individuelle Laufwerke zu sehen (benötigt SATA Portmultiplier auf Host-Seite), Der BIG Modus bietet die maximale Speicherkapazität indem beide Laufwerke zu einem Speichervolumen verbunden werden. Mit so vielen Optionen liegt die Wahl wie Sie Ihren Speicher nutzen möchten bei Ihnen.
Platzsparer
Dank der kompakten Ausmaße ist das MB992SKR-B ideal für die Verwendung in Systemen mit einem geringen Platzangebot, wie beispielsweise IPCs, mobilen DVR Systemen, Systemen aus der Luftfahrt, Automations- und Embedded Systemen geeignet. Die Möglichkeit zwei SATA SSDs oder HDDs in einem einzelnen 3,5” Einbauschacht mit integriertem RAID aufzunehmen ist besonders vorteilhaft. So kann der RAID 1 Modus zum Schutz der Daten in mobilen DVR-Systemen oder im RAID 0 Verbund für leistungsstarke Gaming Systeme verwendet werden. Dadurch, dass nur ein 15 Pin SATA-Stromkabel und ein SATA-Kabel benötigt werden, wird die Installation vereinfacht und ein Kabelsalat verhindert während Speicherkapazität und Leistung mit dem kompakten MB992SKR-B erhalten bleiben.
Schützen Sie Ihre Investitionen
Sicherzustellen, dass Ihre Laufwerke in guten Händen sind und so lange wie möglich halten ist eine wichtige Überlegung bei der Planung und Konstruktion eines jeden Enterprise-Systems. Das MB992SKR-B ist dank der Metallkonstruktion des Gehäuses und auch kleinerer Teile fähig den widrigsten Bedingungen standzuhalten. Es kann in den unterschiedlichsten Systemen wie zum Beispiel in Systemen von Militär und Polizei aber auch unter Fertigungsbedingungen in eingebetteten Kontrollsystemen und zur Fabrikautomatisierung eingesetzt werden. Durch die Metallkonstruktion ist das ToughArmor perfekt für industrielle oder medizinische Geräte die eventuell ein Flammbarkeitsrating benötigen.

Das verwendete Metall erlaubt eine effektive Wärmeableitung von den Festplatten zu dem Gehäuse des Moduls. Durch die größere Oberfläche wird die Wärme deutlich schneller abgeleitet. Darüber hinaus leitet die Multi-Flow Technology (MFT) den Luftstrom effektiv für eine optimale passive Kühlung durch die Lüftungsschlitze in der Front, Rückseite sowie Ober- und Unterseite. Zu guter Letzt bieten Anti-Vibration Technology (AVT) und EMI Erdung eine stabile Betriebsumgebung damit die Festplatten und SSDs ihre optimale Leistung bringen können.
Vielseitig und Sicher

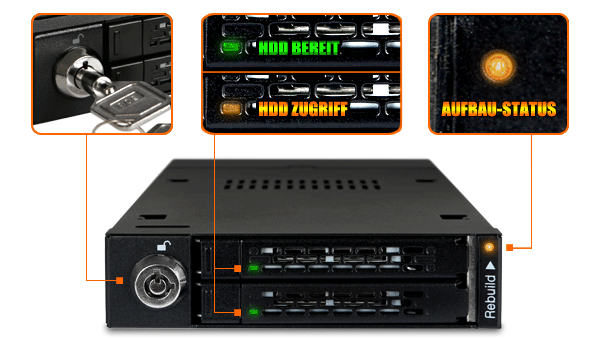

Die einfach abzulesenden LEDs in der Front zeigen Ihnen an, ob kein Laufwerk eingesetzt ist (LED aus), darauf zugegriffen wird (grüne LED) oder ob ein Fehler auftritt (rote LED). Während das Gerät den RAID Table für einen RAID 1 Verbund aufbaut wird dieses zudem durch eine zusätzliche LED angezeigt. Die Active Power Technology (APT) erlaubt jeder LED ausgeschaltet zu bleiben wenn kein Laufwerk in dem jeweiligen Schacht eingesetzt ist. Für den Schutz von Laufwerken gibt es unsere Eagle-Hook Verriegelung an den Trays die verhindert, dass diese unbeabsichtigt ausgeworfen werden. Zusätzlich bietet das 2-Segment Schloss ein weiteres Schutzlevel vor Diebstahl.
Die EZ Slide Micro Trays gestalten den Austausch und die Wartung besonders mühelos. Die Trays wurden so entwickelt, dass sie 7mm bis 9,5mm hohe Festplatten und SSDs aufnahmen können und somit ein 2,5" Hot Swap Modul für alle herkömmlichen 2,5" Festplatten und SSDs kreieren.


ICY DOCK RAID-Gehäuse sind mit einer Vielzahl von Optionen und Spezifikationen erhältlich, darunter für zwei 2,5"oder 3,5" Laufwerke in einem 5,25" Schacht, für zwei 2,5" Laufwerke für einen externen 3,5" Schacht und für zwei 2,5" Laufwerke, die in einen 3,5" HDD Schacht passen. Ob Sie ein ultrakompaktes RAID-Gehäuse oder ein professionelles RAID-Gerät suchen, ICY DOCK unterstützt Sie dabei!

ICY DOCK SSD/HDD RAID Gehäuse für den 5,25” Einbauschacht
2x 3,5” SATA HDD + HW RAID-1 mit professionellen Status-LEDs MB901SPR-B
2x 2,5” SATA HDD + HW RAID-1 mit professionellen Status-LEDs MB902SPR-B
ICY DOCK SSD/HDD RAID Gehäuse für den externen 3,5” Einbauschacht
2x 2,5” SATA SSD/HDD + HW RAID-0/1/BIG/JBOD MB992SKR-B
ICY DOCK 2,5” SSD/HDD zu 3,5” HDD RAID Adapter für 3,5” HDD Schacht
2x 2,5” SATA SSD/HDD + HW RAID-0/1/BIG/JBOD MB982SPR-2S R1 (nur im Kundenauftrag)

Kompatible Trays

Kompatible interne ToughArmor Modelle:
Kompatible externe ToughArmor Modelle:


Kompatible OEM Modelle:



Produktmerkmale

*
Integrierter Hardware RAID-Controller erlaubt vier verschiedene Konfigurationen: RAID 0 (FAST), RAID 1 (SAFE), JBOD & BIG.
*
Unterstützt SATA 6GBit/s und Hot Swap.
*
Entnehmbare Trays für einfache Wartung.
*
LEDs in der Front zeigen Betriebsbereitschaft, Zugriff, Fehler und RAID 1 Aufbau.
*
Konstruktion komplett aus Metall, ideal für anspruchsvolle Anwendungen Flammbarkeitsanforderungen.
*
Nimmt 2 x 7mm bis 9,5mm 2,5” SATA HDDs oder SSDs in einem 3,5” Einbauschacht auf.
*
Multi-Flow Technology (MFT) - bietet optimale passive Kühlung.
*
Anti-Vibration Technology (AVT) - eine sichere Betriebsumgebung für Festplatten und SSDs.
*
Active Power Technology (APT) - LEDs sind nur aktiv wenn in dem jeweiligen Schacht ein Laufwerk eingesetzt wird.
*
EMI Erdung – schützt Laufwerke vor elektrischen Schäden.
*
Eagle-Hook Verriegelung und 2-Segment Schloss um Ihre Laufwerke sicher in dem Gehäuse zu halten.
*
Ein  SATA 15 Pin Stromanschluss und ein SATA-Anschluss um beide Laufwerke zu betreiben.
*
Empfohlene Anwendungen in medizinischen und militärischen Systemen, Systemen von Behörden, Industrie-PCs, KMU-Workstations, VM-Workstations, mobilen DVR Systemen, Systemen aus der Luftfahrt, Automationssystemen und Embedded Systemen.
*
3 Jahre Herstellergarantie
*
Unterstützt SATA und SATA-Stromkabel mit Halteclips.
Video


3 Jahre Garantie

Artikelnummer :
MB992SKR-B
Farbe :
Schwarz
Passende Laufwerke :
2 x 2,5” SATA 6GBit/s HDD & SSD (bis zu 9,5mm Bauhöhe)
Passender Einbauschacht :
1 x 3,5” Einbauschacht
Anschluss :
1 x SATA 7 Pin
Stromanschluss :
1 x SATA 15 Pin
Maximale Übertragungsrate :
Bis zu 6GBit/s (abhängig von der Laufwerksgeschwindigkeit)
RAID Funktion :
RAID 0 (FAST) / RAID 1 (SAFE) / BIG (SPANNING) / JBOD
Controller IC:
JMicron - JMS562
Anzeige HDD-Zugriff :
Leerer HDD-Schacht: LED aus
HDD-Leerlauf: Grün leuchtend
HDD-Fehler: Rot leuchtend
HDD-Zugriff / RAID-Aufbau: Grün blinkend
Anzeige RAID-Aufbau :
Während des RAID-Aufbaus: Orange blinkend
Wenn der RAID-Aufbau abgeschlossen ist: LED aus
Hot Swap :
Vorhanden
Kühlung :
Lüftungsschlitze und Wärmeableitung über Metall
Sicherheit :
2-Segment Schloss
Material :
Metall
Abmessungen (L x B x H) :
101,2 x 25,4 x 161,2mm
Gewicht :
481,5g
Packungsinhalt :
MB992SKR-B, Installationsanleitung, Schrauben, Schlüssel

Dokumente




ICY Concepts

Wie Sie Ihre Arbeitseffizienz erhöhen indem Sie ein hochleistungsfähiges RAID-System in Ihrem kleinen Business-Desktop, Server oder Ihrer Workstation integrieren.

Datenredundanz ist besonders wichtig für kleine Unternehmen, da Festplattendefekte des öfteren vorkommen können. Die Verwendung eines RAID-Verbunds als Mittel zu Datenredundanz bietet einen Schutz gegen Hardwaredefekte. Stellen Sie sich vor, Sie würden die Arbeit eines Tages, einer Woche oder eines Jahres verlieren. Was würde passieren? Wie würden Sie sich davon erholen?

Viele Computer in kleinen Unternehmen sind nicht mit RAID-Systemen ausgestattet. Diese Computer bieten vielleicht eine simple RAID-Option durch das Motherboard - aber das nicht nicht so zuverlässig wie ein eigenständiges RAID-Gerät. Allerdings ist es nicht ganz so simpel Ihr eigenes RAID aufzusetzen. Sie benötigen einen freien PCI-E Slot für eine RAID-Controllerkarte - und solche Controllerkarten können recht kostspielig sein. Daher bieten wir von ICY DOCK nun mit dem MB992SKR-B einen komplett aus Metall gefertigten 2x 2,5” SATA HDD & SSD RAID-Wechselrahmen. Dieser erlaubt es Ihren Desktopcomputern eine RAID-Option (Redundant Array of Independent Disks) hinzuzufügen ohne auf eine zusätzliche RAID Controllerkarte zurückgreifen zu müssen. Der MB992SKR-B nimmt 2 x 2,5” Festplatten oder SSDs in einem einzigen 3,5” Einbauschacht auf undverfügt über ein integriertes hochleistungsfähiges RAID-Chipset. Um Ihr System mittels RAID zu schützen setzen Sie einfach zwei 2,5” SATA Festplatten oder Solid State Drives in dem MB992SKR-B ein verbinden den MB992SKR-B mit einem SATA-Anschluss auf Ihrem Motherboard. Dann müssen Sie das Gerät nur noch in dem 3,5” Einbauschacht fixieren und Sie können loslegen. Der MB992SKR-B bietet die Modi RAID 0 (stripping), RAID 1 (mirroring), BIG und JBOD sowie Hot Swap und eine Metallkonstruktion. Der ToughArmor MB992SKR-B ist die ideale Speicherlösung für kleine Business-Computer KMU Server und Enterprise-Workstations.

HIER klicken um zu der Produktseite von MB992SKR-B zu gelangen.





Häufige Fragen und Antworten


Was ist die maximale SATA Übertragungsrate
Die maximale Übertragungsrate ist abhängig von dem Interface der verwendeten Laufwerke und der Controller-Karte oder des Mainboards
- die maximale Übertragungsrate bei der Verwendung von SATA 1,5GBit/s (SATA I) liegt bei circa 150MByte/s
- die maximale Übertragungsrate bei der Verwendung von SATA 3GBit/s (SATA II) liegt bei circa 300MByte/s
- die maximale Übertragungsrate bei der Verwendung von SATA 6GBit/s (SATA III) liegt bei circa 600MByte/s

Können zusätzliche Trays erworben werden?
Ja, der passende Tray für MB992SKR-B ist MB992TRAY-B. HIER klicken um zu der Produktseite zu gelangen.

Wo liegen die Unterschiede zwischen JBOD, BIG, RAID 0 und RAID 1?
JBOD erlaubt es zwei individuelle Laufwerke separat zu nutzen. BIG kombiniert beide Laufwerke zu einem Volumen, sodass sie wie ein Laufwerk aussehen. RAID 0 erlaubt es beiden Laufwerken zusammenzuarbeiten. Das Volumen entspricht der doppelten Größe des kleineren Laufwerks. RAID 1 spiegelt die Laufwerke und erlaubt so eine Redundanz. Falls ein Laufwerk defekt ausfällt steht ein Ersatzlaufwerk bereit. Das Volumen entspricht der Kapazität des kleineren Laufwerks.

Wie kann ich zwischen den Modi wechseln?
Schalten Sie zuerst den Computer aus. Ändern Sie anschließend den Modus und starten Sie den Computer neu. (Hinweis: Der Wechsel des RAID-Modus kann die Daten auf den Laufwerken löschen. Bitte sichern Sie zuvor alle Daten auf den entsprechenden Laufwerken)

Wie führe ich einen Wiederaufbau nach einem Laufwerksdefekt durch?
Ersetzen Sie das defekte Laufwerk mit einem möglichst identischen, funktionsfähigen, Laufwerk während das Geräret eingeschaltet ist. Entfernen Sie nicht das noch funktionierende Laufwerk - weder vor noch während dem Wiederaufbauprozess. Das Gerät erkennt das neue Laufwerk und beginnt den Wiederaufbauprozess automatisch.

Woher weiß ich ob der Wiederaufbauprozess abgeschlossen ist?
Die Rebuild LED ist komplett aus. Während der Wiederaufbauprozess läuft blinkt die LED.

Was ist die maximale Bauhähe für Laufwerke?
Das MB992SKR-B kann 2,5" Laufwerke mit einer Bauhöhe von bis zu 9,5mm verwenden.

Woher weiß ich ob ein Laufwerk defekt ist?
Eine rote LED leuchtet neben dem defekten Laufwerk auf.
