ExpressCage MB322SP-B
Bildergalerie
2,5" SSD/HDD Backplanes


Falls Sie ein kompaktes Backplane-Modul mit vielfältigen Einsatzmöglichkeiten und Funktionalität suchen, dann haben wir genau das richtige für Sie. Das ExpressCage MB322SP-B ist ein Backlane-Modul das zwei 2,5" SATA/SAS HDDs/SSDs (7mm-9,5mm) in einem 5,25" Einbauschacht aufnimmt und darüber hinaus Platz für eine 3,5" Festplatte oder eine andere Komponente im 3,5" Formfaktor bietet. Das einzigartige Design der ExpressCage Mini Trays erlaubt eine werkzeuglose, und damit einfachere, Installation von 2,5" SATA oder SAS HDDs/SSDs, als jemals zuvor. Und die optionalen Schraubenlöcher in der Unterseite der Trays ermöglichen eine zusätzliche Fixierung. Das MB322SP-B verfügt über einen abnehmbaren Staubschutz der die Front verschließt, falls der 3,5" Einbauschacht nicht verwendet wird oder eine 3,5" Festplatte eingesetzt ist. Soft blaue LEDs in jedem 2,5" Schacht informieren Sie über den aktuellen Laufwerksstatus ohne Sie dabei zu blenden. Für zusätzliche Widerstandsfähigkeit sorgen besonders stabile Entriegelungshebel und eine massive Metalloberseite.
Clevere Raumnutzung

Das ExpressCage MB322SP-B ist kein herkömmlicher 5,25" Wechselrahmen da es neben zwei Hot Swap Schächten für 2,5" SATA SAS HDDs/SSDs von 7-9,5mm Bauhöhe auch einen 3,5" Einbauschacht für verschiedenste Komponenten oder eine 3,5" Festplatte bietet.
Hinweis: 2,5” SAS HDDs/SSDs benötigen einen SAS Host. MB322SP-B unterstützt nur Single Channel SAS.

Mit diesem zusätzlichen Slot können Nutzer Ihren Speicher mit einer weiteren 3,5" Festplatte oder beispielsweise einem ToughArmor MB992SK-B für zwei weitere 2,5" Hot Swap Schächte erweitern. Der 3,5” Slot ist zudem kompatibel mit einer Vielzahl an Komponenten im 3,5" Formfaktor wie USB 3.0 Hubs, Lüftersteuerungen oder auch Kartenlesern. Diese Flexibilität macht das MB322SP-B zu einem essentiellen Werkzeug für viele Power User und Systemintegratoren die somit verschiedene Varianten eines Systems ausstatten können.

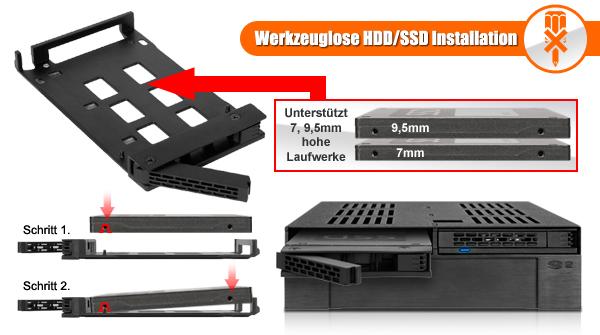

Innovatives ExpressTray Mini Design

Das Design unseres ExpressTray Mini vereinfacht die Laufwerksinstallation und ermöglicht die komplett werkzeuglose Installation von Festplatten und SSDs. Innerhalb von Sekunden können Sie ein Laufwerk in dem ExpressTray befestigen oder auch wieder entnehmen - völlig mühelos. Platzieren Sie einfach die Front des Laufwerks (die Seite ohne Anschluss) auf den integrierten Pins des Trays und stellen Sie sicher, dass diese korrekt sitzen. Drücken Sie nun die Rückseite des Laufwerks nach unten vergewissern Sie sich, dass das Laufwerk flach auf dem Tray aufliegt. Um ein Laufwerk zu entnehmen wiederholen Sie den Vorgang einfach in umgekehrter Reihenfolge. Ziehen Sie einfach an der Rückseite des Trays um das Laufwerk zu lösen und es dann herauszunehmen.

Darüber hinaus bieten für zusätzliche Stabilität zwei optionale Schraubenlöcher in der Unterseite der Trays um Ihre Laufwerke zu fixieren.
Design Features

Der 3,5" Einbauschacht des MB322SP-B für 3,5" Festplatten oder Komponenten beinhaltet auch einen abnehmbaren Staubschutz der nicht nur Ihr System vor Verschmutzungen schützt sondern sich auch nahtlos in die Front Ihres Gehäuses einfügt. Falls Sie sich also dazu entscheiden den 3,5" Einbauschacht nicht zu nutzen oder sie eine 3,5" Festplatte für zusätzlichen Speicherplatz verwenden, bietet der Staubschutz nicht nur Schutz sondern auch einen optisch einheitlichen Look. Das ExpressCage schliesst auch eine Metalloberseite für große Stabilität  und viele Lüftungsschlitze für eine verbesserte Kühlung. Beide Hot Swap Bays haben ihre eigenen Anzeige-LEDs um Sie über die Laufwerksaktivität zu informieren. Das softe blaue Licht der LEDs macht es einfacher den Laufwerksstatus zu sehen, ohne dabei Ihre Augen zu belasten.
Produktmerkmale

• Kompatibel mit jedem herkömmlichen 5,25" Einbauschacht
• Nimmt 2x 2,5” SATA/SAS HDD/SSD und 1x 3,5” HDD oder Einbaugerät auf
• Unterstützt 2,5” SATA/SAS HDD/SSD mit Bauhöhen von 7mm & 9,5mm
• Unterstützt SATA 6Gbps oder SAS Single Channel (benötigt SAS Host)
• Active Power Technology (APT) - spart Strom wenn kein Laufwerk eingesetzt ist
• Blaue LED für jeden 2.5” HDD/SSD Laufwerksschacht
• Abnehmbarer Staubschutz für den 3,5" Einbauschacht
• Widerstandsfähige Trays und ein durch Metall verstärktes Gehäuse für maximale Haltbarkeit
• ExpressTray Mini System für eine werkzeuglose und einfache 2,5” HDD/SSD Installation
• Viele Lüftungsöffnungen für eine optimale Kühlung
• Unterstützt Halteclips für 7 Pin SATA Anschlüsse
• Kompatibel zu unseren Wechselrahmen für 3,5" Einbauschächte wie dem MB991SK-B oder MB992SK-B
• Entwickelt für Power User und Systemintegratoren, platzsparende 2,5" HDD/SSD Hot Swap Anwendungen
Video




3 Jahre Garantie

ICY DOCK ExpressCage MB322SP-B
 2 x 2,5” SATA/SAS HDD/SSD zu 5,25” Einbauschacht mit 3,5” HDD-/Einbauschacht
Artikelnummer :
MB322SP-B
Farbe :
Schwarz
Interface :
2 x 7 Pin SATA
Kompatible Laufwerke :
1 x 3,5" Gerät oder 1 x 3,5" Festplatte
2 x 2,5" SATA 6Gbit/s oder SAS 3.0 12Gbit/s (Single Channel) HDD/SSD (SAS Host nötig)
Kompatible 2,5" Bauhöhen :
7mm, 9,5mm
Passend für :
1x 5,25" Einbauschacht
Übertragungsrate :
SATA bis zu 6 GBit/s
SAS bis zu 12Gbit/s (abhängig von Laufwerksgeschwindigkeit)
Stromanschluss :
1x 15 Pin SATA Stromanschluss
Laufwerksanbindung :
Direkte SAS / SATA Anbindung
Material:
Kunststoff und Metall
Anzeige Betriebsbereitschaft :
Blau leuchtende LED
Anzeige HDD-Zugriff :
Blau blinkende LED
Abmessungen (L x B x H) :
151,1 x 145,8 x 41,3 mm
Gewicht :
346,3g
Packungsinhalt :
Backplane-Modul, Installationsanleitung, Schrauben

Dokumente




ICY Concept

Das zuverlässigste, werkzeuglose 2,5” Hot Swap HDD/SSD Backplane-Modul für Systemintegratoren


Jedes System benötigt Speicherplatz - ob es nun eine kleine Flash-Speicherkarte für die Firmware oder eine 8TB Festplatte für die Filmsammlung oder einige untereinander verbundene SAS-Laufwerke für ein Server-Setup sind. Die Anforderungen an Datenspeicher variiert von Anwendung zu Anwendung und von System zu System. Der ExpressCage ist für Anwendungen entwickelt worden die täglich Festplatten oder SSDs per Hot Swap auswechseln. Das einzigartige ExpressTray Design erlubt das einfache installieren von Festplatten oder Solid State Drives ohne irgendwelche Werkzeuge benutzen zu müssen. Schieben Sie einfach den ExpressTray in den ExpressCage und schon können Sie loslegen. Der ExpressCage unterstützt HDD/SSD Bauhöhen von 7-9,5mm (MB322SP-B) bzw. 7-12,5mm (MB324SP-B) und bietet Dank der internen Smartpads und der integrierten Pins sowohl Bedienkomfort als auch Zuverlässigkeit. Der ExpressCage wird für Anwendungen wie Datensicherungssysteme, HDD/SSD Cloning, Überwachungs-/DVR Systeme, Medien-Workstations und HTPCs empfohlen.





Reviews
von PATRICK KENNEDY

Datum:
 9.9.2015

"The Icy Dock MB322SP-B is a differentiated offering combining 2.5" tool-less hot swap with a 3.5" internal/ external bay. If one has a need for this combination, ExpressCage makes this a solid solution."

https://www.servethehome.com/
GabakTech (Spanisch)

Datum: 25.6.2015




https://youtu.be/H-8b63COk1I




Häufige Fragen

F: Die Montageschrauben für das Gerät scheinen zu kurz zu sein um dieses in meinem System zu installieren. Was kann ich nun tun?


A: Für Computergehäuse die dickeres Metall verwenden können die inklusiven Montageschrauben (M3*2.5L) eventuell zu kurz sein. Bitte verwenden Sie längere Schrauben (M3*4L) um das Gerät sicher zu installieren oder kontaktieren Sie uns unter euinfo@icydock.com für Ersatzschrauben.
